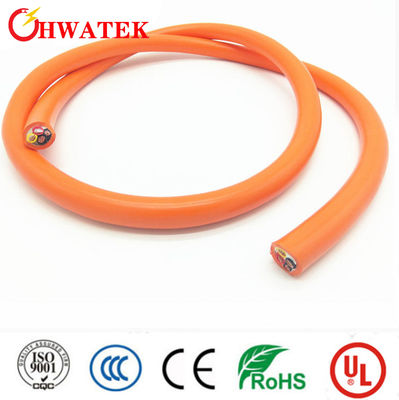

3C × 10AWG + 2C × 18AWG 600V 105oC كابل شحن EV مع عزل TPE ومسلسل نحاس عاري
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
50 متر
Product Summary
إيف 3c5.0mm2 و 2c*0.8mm2 كابل مواصفات المنتج البند الوحدة A: 3C × 10AWG الوحدة ب: 2C × 18AWG مادة الموصل النحاس العارض الحجم 105/0.254±0.008mm 65/0.127±0.008mm الطوق (Ref) 59ملم كحد أقصى 32ملم كحد أقصى مفرط (حكم) 3.00ملم 1.18ملم مواد العزل الـ TPE السُمك المتوسط 1.14ملم 0.76ملم الحد الأدنى للسمك في ...
Product Details
إبراز:
3C × 10AWG + 2C × 18AWG كابل شحن EV
,كابل شحن الكهرباء الكهربائية 600 فولت
,105 درجة مئوية كابل شحن الكهرباء
Conductor Material:
نحاس
Sheath Material:
TPE
Insulation Material:
TPE
Material Shape:
سلك مستدير
Conductor Size:
105/0.254 ± 0.008 مم ، 65/0.127 ± 0.008 مم
Pitch:
59mm كحد أقصى ، 32 مم كحد أقصى.
O.D.:
3.00mm ، 1.18mm
Insulation Thickness:
1.14 ملم، 0.76 ملم
Min. Thickness:
1.02mm ، 0.68mm
Insulation O.D.:
5.40 ± 0.20 مم ، 2.80 ± 0.10 مم
Rated Temperature:
-40 ~ +105 درجة مئوية
Rated Voltage:
600 فولت
Bending Radius:
5xod
Flammability Test:
IEC60332-1
Transport Package:
300m/بكرة
Product Description
إيف 3c5.0mm2 و 2c*0.8mm2 كابل
مواصفات المنتج
| البند | الوحدة A: 3C × 10AWG | الوحدة ب: 2C × 18AWG |
|---|---|---|
| مادة الموصل | النحاس العارض | |
| الحجم | 105/0.254±0.008mm | 65/0.127±0.008mm |
| الطوق (Ref) | 59ملم كحد أقصى | 32ملم كحد أقصى |
| مفرط (حكم) | 3.00ملم | 1.18ملم |
| مواد العزل | الـ TPE | |
| السُمك المتوسط | 1.14ملم | 0.76ملم |
| الحد الأدنى للسمك في أي نقطة | 1.02ملم | 0.68ملم |
| مفرط | 5.40±0.20ملم | 2.80±0.10ملم |
الشهادة
| رقم الشهادة | أنواع المنتجات |
| E473281 (UL) | EVE 3 × 10AWG ((5.0mm2) + 2 × 18AWG ((0.8mm2) 600V 105oC FT2 HWATEK |
مخطط الهيكل
التفاصيل التقنية
المعيار المرجعي:IEC 62893، IEC 62893-4-1
فئة المنتج:AC:EV-(R) SS، EV-(R) SSPS، EV-(R) S90S90، EV-(R) S90S90PS90-450/750V 1.0-70 ((2-5C) + 0.5-0.75 ((P/P2) ((1-10C)
البناء
- درجة الحرارة الاسمية: -40 ~ +105°C
- الجهد الاسمي: 600 فولت
- موصل: نحاس عاري
- مواد العزل: TPE
- مادة الغطاء: TPE
- بناء مرن، مقاوم للبرد، الزيت (11 نوعا) ، الأوزون، والتكسير، الأشعة فوق البنفسجية، والضغط الخارجي والإجهاد الحراري
- الامتثال لاختبار قابلية الإشتعال IEC60332-1
- الحد الأدنى لقطر الانحناء 5xOD
- تثبيت سهل

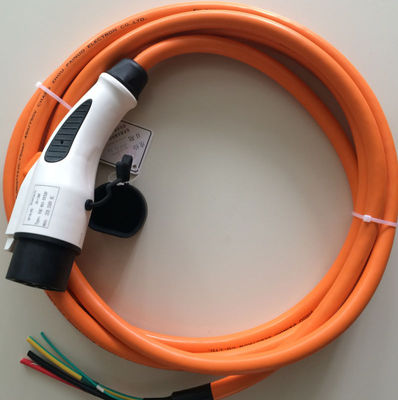

التطبيقات:مناسبة لجميع أنواع المركبات الكهربائية، ومحطات الشحن ومحطات الطاقة ومحطات الشحن.
المعايير الهيكلية
- الأبعاد التفصيلية تخضع لمواصفات المنتج.
- يمكن تصميم وتصنيع مواصفات أخرى وفقًا لمتطلبات العميل.
- لون الغطاء هو عادة الأسود أو البرتقالي. الألوان المخصصة متوفرة عند الطلب.
ملف الشركة
- تأسست في عام 2004 مع استثمار رأسمالي 9 مليون دولار أمريكي
- مصنع المقر الرئيسي في كونشان يغطي 14980 متر مربع
- تم إنشاء منشأة نانتونغ في عام 2020 باستثمار 100 مليون يوانغ تغطي 34000 متر مربع
- شهادات: ISO9001، ISO14001، IATF16949، ISO13485
- شهادات المنتج: CCC، UL، CUL، CE، CSA، ETL
- مبادئ الإدارة: الصدق والابتكار وحماية البيئة
الشهادات
عملية الإنتاج
البحرية
الأسئلة الشائعة
س: ما الذي يمكنك تقديمه؟
ج: نحن ننتج أسلاك الإلكترونيات الاستهلاكية، أسلاك توصيل، أسلاك صناعية، أسلاك الروبوتات، أسلاك شحن السيارات الكهربائية، وأسلاك الطاقة الجديدة / الخضراء.
س: ما هي الشهادات التي لديك؟
ج: لدينا شهادات UL، CE، 3C، Dekra، CQC، TUV، Rohs، Reach، و ETL.
س: هل يمكننا الحصول على عينات قبل الطلب؟
ج: نعم، نحن على استعداد لترتيب عينات لك.
س: ما هو وقتك؟
ج: عادة 2-3 أسابيع، 5-6 أسابيع خلال موسم الذروة.
س: كيف تضمنون جودة المنتج؟
ج: عينات ما قبل الإنتاج قبل الإنتاج الضخم والفحص النهائي قبل الشحن.
