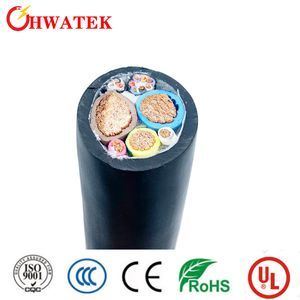

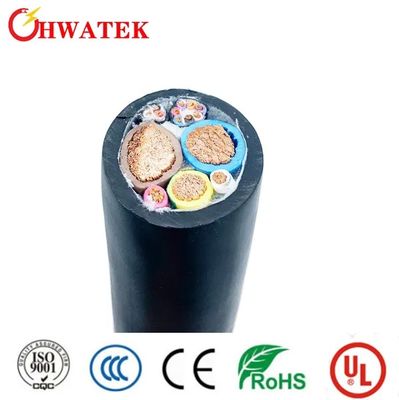

1000 فولت عالية الجهد الكهربائي المتردد كابل شحن EV الكهربائي مع عزل TPU وتصميم متعدد النواة المتوافق مع RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3000 متر
Price:
US $0.5-1 / Meter
Product Summary
1000 فولت HV شاحن الطاقة الكهربائية عالية الجهد الكهربائية متعددة النواة كابل الأسلاك الكهربائية DC مواصفات المنتج المواصفات اسم الكابل كابل الكهرباء مواصفات الكابل 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + ((3C × 0.75mm2) ((P2) + ((7C × 0.75mm2)متوافقة مع RoHS البند A: 2C × 80mm2B: 1C × 25mm2ج: 1C × ...
Product Details
إبراز:
كابل شحن الكهرباء الكهربائية DC EV
,كابل شحن TPU العازل EV
,كابل شحن للسيارات الكهربائية المتوافق مع RoHS
Sheath Material:
TPE
Insulation Material:
TPU
Material Shape:
سلك مستدير
Cable Specification:
2c × 80mm2+1c × 25mm2+2c × 4mm2+(3c × 0.75mm2) (p2)+(7c × 0.75mm2)
Conductor Material:
النحاس العاري الذين تقطعت بهم السبل
Conductor Size:
2580/0.20 ±0.008 ملم، 798/0.20 ±0.008 ملم، 224/0.15±0.008 ملم
Outer Diameter:
12.40 ± 0.25 مم، 7.00 ± 0.20 مم، 2.70 ± 0.15 مم، 1.40 ± 0.10 مم
Insulation Thickness:
1.60 ملم، 1.20 ملم، 1.00 ملم، 0.50 ملم
Rated Voltage:
DC 1000V
Rated Temperature:
سترة -40 ~ 90 درجة مئوية ، عزل -40 ~ 125 درجة مئوية
Max Conductor Resistance:
0.242 أوم/كم، 0.78 أوم/كم، 4.95 أوم/كم، 26 أوم/كم
Insulation Voltage Withstand:
AC 2.5kV/5min ، تيار التسرب ≤5MA
Min Insulation Resistance:
500MΩ.KM
Tensile Strength:
≥20MPA
Elongation:
≥300%
Product Description
1000 فولت HV شاحن الطاقة الكهربائية عالية الجهد الكهربائية متعددة النواة كابل الأسلاك الكهربائية DC
مواصفات المنتج
| المواصفات | اسم الكابل | كابل الكهرباء |
|---|---|---|
| مواصفات الكابل | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + ((3C × 0.75mm2) ((P2) + ((7C × 0.75mm2) متوافقة مع RoHS |
|
| البند | A: 2C × 80mm2 B: 1C × 25mm2 ج: 1C × 4mm2 D: (3C × 0.75mm2) ((P2) E: (7C × 0.75mm2) |
|

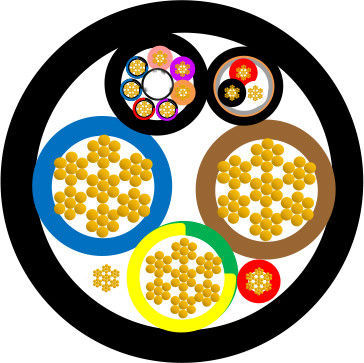

البناء المفصل
| مكون | المواصفات |
|---|---|
| القائد |
المواد:من النحاس المجرد الحجم: - 2580/0.20 ± 0.008mm - 798/0.20 ± 0.008 ملم - 224/0.15±0.008ملم +10/1# التنسيل + 1000D كيفلار - 40/0.15±0.008mm + 10/0.19mm التنسيل + 200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D كيفلر |
| مبالغ زائدة | 12.40±0.25ملم. 7.00±0.20ملم. 2.70±0.15ملم. 1.40±0.10ملم. 1.40±0.10ملم. |
| العزل |
المواد:البلاستيك الحراري ((EF2585,85±3A) متوسط سمك الحد الأدنى:1.60ملم.1.20ملم.1.00ملم.0.50ملم.0.50ملم الحد الأدنى للسمك في أي نقطة:1.34ملم 0.98ملم 0.80ملم 0.35ملم مُفرط:15.60±0.40مليمتر. 9.60±0.30مليمتر. 4.70±0.20مليمتر. 2.50±0.10مليمتر. |
| الكابلات-1 |
ملء:قطن قطن المواد:(المالير) (مواجهة للخارج) (المالير) |
| (برايد) |
المواد:النحاس المعلب الحجم:0.12ملم، ≥60% |
| السترة الداخلية |
المواد:/ TPE TPE متوسط سمك الحد الأدنى:0.60ملم 0.60ملم الحد الأدنى للسمك في أي نقطة:0.42ملم 0.42ملم مُفرط:7.20±0.25ملم 9.70±0.25ملم |
| الكابلات |
ملء:حبل PP المقوى المواد:غير من النسيج ((≥ 25% متداخلة) التجميع:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + ((3C × 0.75mm2) ((P2) + ((7C × 0.75mm2) |
| السترة |
المواد:الـ TPU متوسط سمك الحد الأدنى:2.80ملم الحد الأدنى للسمك في أي نقطة:2.28ملم مُفرط:38.00 + 0.6/-1.00ملم |
خصائص الأداء
| الخصائص الكهربائية | الخصائص المادية |
|---|---|
|
الجهد الاسمي:1000 فولت متزامن درجة الحرارة الاسمية: - الجاكيت: -40 ~ 90 درجة مئوية - العزل: -40 ~ 125 درجة مئوية المقاومة القصوى للموصل ((20 درجة مئوية): أ:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km عزل الجهد المقاوم ((القلب A & B ، 10m): التيار المتردد 2.5kV/5min، تيار تسرب ≤5mA الكابل المكتمل مقاومة الجهد ((نواة A إلى A & B ، 10m): التيار المتردد 3.5kV/15min، تيار تسرب ≤5mA المقاومة العازلة الدنيا ((20 درجة مئوية ، النواة من A إلى A وB):500MΩ.km |
قوة الشد:≥20MPa الطول:≥300٪ حالة الشيخوخة:110±1 درجة مئوية × 168 ساعة % من قوة السحب الأصلية:≤ ± 30% نسبة الإطالة الأصلية:≤ ± 30% اختبار الضغط عند درجة حرارة عالية:≤50% اختبار الصدمة الحرارية:لا يوجد شق اختبار التوافق:GB/T 33594 اختبار اللهب:GB/T 18380.12-2008 اختبار التجمد الاصطناعيGB/T 33594 اختبار تأثير درجة حرارة منخفضة:-40 درجة مئوية × 16 ساعة، لا يوجد شق حمض التوتر الكيميائي:محلول قلي من N-Oxal-acid، محلول N-sodium hydroxide:GB/T 33594 مركبة متدحرجةيجب أن تكون متطلبات وأساليب الاختبار متسقة مع GB/T 20234.1-2015 7.21 نصف قطر الانحناء:6*OD المقاومة للكسر:≥2000 مرة مقاومة للمواد الكيميائية:GB/T 33594 اختبار مقاومة السحق:GB/T 33594 المنحني حول الاختبار:GB/T 33594 |

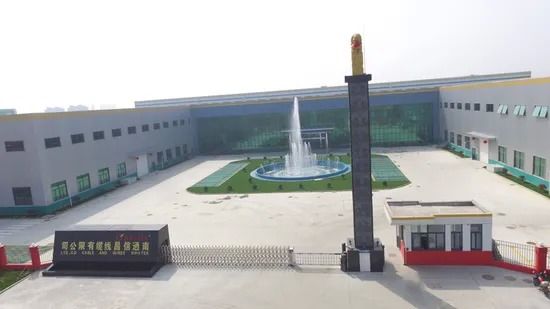

ملف الشركة
تأسست في عام 2004 مع استثمار رأسمالي قدره 9 ملايين دولار أمريكي، وتغطي مصنع المقر الرئيسي لدينا في كونشان 14،980 متر مربع.
في عام 2020، قمنا بإنشاء منشأة نانتونغ الخاصة بنا باستثمار رأسمالي قدره 100 مليون يوانغ يبلغ مساحتها 34 ألف متر مربع.
مع شهادات نظام ISO9001، ISO14001، IATF16949، ISO13485، جميع منتجاتنا قد مرت شهادات السلامة CCC، UL، CUL، CE، CSA، ETL.نحن نعمل مع العملاء العالميين في مختلف المجالات من خلال نظام المبيعات لدينا راسخة على أساس مبدأ الإدارة الصدقالابتكار وحماية البيئة.
تقدم الإنتاج
البحرية
الأسئلة الشائعة
س: ما الذي يمكنك تقديمه؟
ج: نحن ننتج أسلاك الإلكترونيات الاستهلاكية، أسلاك توصيل، أسلاك صناعية، أسلاك الروبوتات، أسلاك شحن السيارات الكهربائية، وأسلاك الطاقة الجديدة / الخضراء.
س: ما هي الشهادات التي تحصل عليها؟
ج: لدينا شهادات UL، CE، 3C، Dekra، CQC، TUV، Rohs، Reach، ETL.
س: هل يمكننا الحصول على عينات قبل الطلب؟
ج: نعم، نحن على استعداد لترتيب عينات لك.
س: ما هو وقتك؟
ج: عادة يمكننا الانتهاء من طلباتك في 2-3 أسابيع، و 5-6 أسابيع في موسم الذروة.
س: كيف يمكنك ضمان جودة المنتج؟
ج: نحن نقدم دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم وإجراء الفحص النهائي قبل الشحن.
